GB/T 3036-EJ Wafer Type Pneumatic Butterfly Valve
Product Details
GB/T 3036-EJ Basic parameters of marine center butterfly valve：
| Type | Nominal pressure PN/MPa | Maximum working pressure MPa | Valve body material code | Nominal diameter DN/mm | Note 1: When the valve seat ring material is NBR, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil and other media with t ≤70℃. | Note 2: When the valve seat ring material is FPM, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil lubricating oil, refined oil and other media with t<170℃. | ||||||||
| A B | 10 | 1.0 | G、T、QT、W | 50～200 | ||||||||||
| B | 50～500 | |||||||||||||
| C | ||||||||||||||
| D | ||||||||||||||
| E | ||||||||||||||
| AS、FAS | 6、10 | 0.6、1.0 | 50～200 | |||||||||||
| BS、FBS、FFBS | 50～700 | |||||||||||||
| CS、FCS | 50～1000 | |||||||||||||
| FFCS | G、QT、W | 50～800 | ||||||||||||
| DS、FDS | G、T、QT、W | |||||||||||||
| FFDS | G、QT、W | |||||||||||||
| ES、FES | G、T、QT、W | |||||||||||||
| FFES | G、QT、W | |||||||||||||
| AJ、FAJ | 5K | 0.5 | G、T、QT、W | 50～200 | ||||||||||
| 10K | 1.0 | |||||||||||||
| BJ、FBJ | 5K | 0.5 | 50～700 | |||||||||||
| 10K | 1.0 | |||||||||||||
| FFBJ | 5K | 0.5 | G、QT、W | 125～700 | ||||||||||
| 10K | 1.0 | |||||||||||||
| CJ、FCJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
| FFCJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
| DJ、FDJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
| FFDJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
| EJ、FEJ | 5K | 0.5 | G、T、QT、W | 50～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
| FFEJ | 5K | 0.5 | G、QT、W | 125～800 | ||||||||||
| 10K | 1.0 | |||||||||||||
Main parts materials：
| Part Name | Material | ||||||||||||||||||||
| Code | name | Brand | standard encdoing | ||||||||||||||||||
| Valve body | G | Cast Steel | ZG230-450C | GB/T 4299-2013 | |||||||||||||||||
| T | grey cast iron | HT250 | GB/T 9439-2010 | ||||||||||||||||||
| QT | Ductile Iron | QT400-15 | GB/T 1348-2009 | ||||||||||||||||||
| W | Cast copper alloy | ZCuSn10Zn2 | GB/T 1176-2013 | ||||||||||||||||||
| Valve disc | - | Cast stainless steel | ZG07Cr19Ni9 | GB/T 2100-2002 | |||||||||||||||||
| - | Cast stainless steel | CF8M | GB/T 12230-2005 | ||||||||||||||||||
| - | Cast stainless steel | CF3M | |||||||||||||||||||
| - | Cast copper alloy | ZCuAI9Mn2 | GB/T 1176-2013 | ||||||||||||||||||
| Valve stem | - | Stainless steel | 12Cr13 | GB/T 1220-2007 | |||||||||||||||||
| Valve seat ring | N | Nitrile rubber | XA8433 | GB/T 2811-1996 | |||||||||||||||||
| F | fluororubber | XD8423 | |||||||||||||||||||

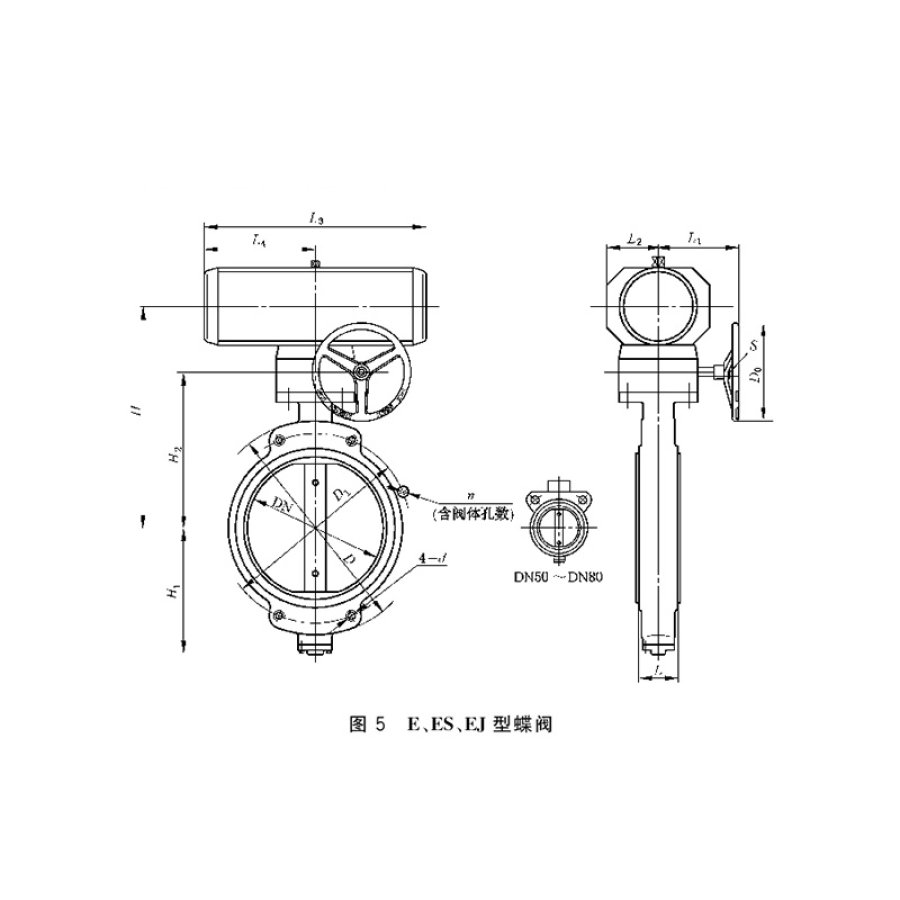

EJ Basic dimensions of butterfly valve：
| Nominal pressure PN/ | Nominal diameter DN/ mm | Dimensions | Flange size | Handwheel | weightkg | |||||||||||||||||||
| ≈H | ≈H1 | H2 | L1 | L2 | L3 | L4 | L | D | D1 | n | d | D0 | S | T、QT | G | W | ||||||||
| 5K | 50 | 361 | 69 | 192 | 190 | 53 | 302 | 151 | 40 | 130 | 105 | 4 | 15 | 160 | 14 | 9.5 | 10.5 | 11.5 | ||||||
| 65 | 371 | 79 | 202 | 155 | 130 | 10.5 | 11.5 | 12.5 | ||||||||||||||||
| 80 | 381 | 89 | 212 | 60 | 180 | 145 | 19 | 10.5 | 11.5 | 12.5 | ||||||||||||||
| 100 | 396 | 135 | 227 | 200 | 165 | 8 | M16 | 13.1 | 15.2 | 17.0 | ||||||||||||||
| 125 | 416 | 152 | 247 | 235 | 200 | 16.0 | 18.1 | 20.1 | ||||||||||||||||
| 150 | 453 | 172 | 272 | 332 | 166 | 70 | 265 | 230 | 26.5 | 29.5 | 33.4 | |||||||||||||
| 200 | 498 | 197 | 297 | 396 | 198 | 80 | 320 | 280 | M20 | 34.2 | 36.1 | 41.3 | ||||||||||||
| 250 | 538 | 233 | 337 | 90 | 385 | 345 | 12 | 49.7 | 54.3 | 60.2 | ||||||||||||||
| 300 | 625 | 258 | 362 | 225 | 63 | 474 | 237 | 430 | 390 | 180 | 58.2 | 63.5 | 71.2 | |||||||||||
| 350 | 667 | 284 | 398 | 233 | 88 | 528 | 264 | 100 | 480 | 435 | M22 | 200 | 17 | 94.0 | 104.0 | 116.0 | ||||||||
| 400 | 782 | 314 | 459 | 277 | 117 | 616 | 308 | 110 | 540 | 495 | 16 | 230 | 19 | 115.0 | 127.0 | 142.0 | ||||||||
| 450 | 822 | 344 | 597 | 285 | 143 | 698 | 349 | 130 | 605 | 555 | 280 | 23 | 142.0 | 156.0 | 176.0 | |||||||||
| 500 | 937 | 382 | 532 | 876 | 438 | 140 | 655 | 605 | 20 | 360 | 26 | 189.0 | 207.0 | 233.0 | ||||||||||
| 600 | 1007 | 444 | 657 | 330 | 165 | 1158 | 579 | 160 | 770 | 715 | M24 | 500 | 32 | 294.0 | 323.0 | 363.0 | ||||||||
| 700 | 1072 | 501 | 722 | 180 | 875 | 820 | 24 | 420.0 | 460.0 | 518.0 | ||||||||||||||
| 800 | 1132 | 563 | 782 | 385 | 191 | 1380 | 690 | 200 | 995 | 930 | M30 | 700 | 38 | 553.0 | 576.0 | 648.0 | ||||||||
| 10K | 50 | 361 | 69 | 192 | 190 | 53 | 302 | 151 | 40 | 155 | 120 | 4 | 19 | 160 | 14 | 10.1 | 11.2 | 12.1 | ||||||
| 65 | 371 | 79 | 202 | 175 | 140 | 11.2 | 12.1 | 13.5 | ||||||||||||||||
| 80 | 381 | 89 | 212 | 60 | 185 | 150 | 8 | 11.3 | 12.5 | 13.7 | ||||||||||||||
| 100 | 396 | 135 | 227 | 210 | 175 | M16 | 14.5 | 16.1 | 18.1 | |||||||||||||||
| 125 | 416 | 152 | 247 | 250 | 210 | M20 | 17.2 | 19.2 | 21.5 | |||||||||||||||
| 150 | 453 | 172 | 272 | 332 | 166 | 70 | 280 | 240 | 27.1 | 30.6 | 34.3 | |||||||||||||
| 200 | 498 | 197 | 297 | 396 | 198 | 80 | 330 | 290 | 12 | 35.7 | 38.2 | 43.4 | ||||||||||||
| 250 | 538 | 233 | 337 | 90 | 400 | 355 | M22 | 51.2 | 56.7 | 63.5 | ||||||||||||||
| 300 | 625 | 258 | 362 | 225 | 63 | 474 | 237 | 445 | 400 | 16 | 180 | 60.6 | 66.0 | 74.1 | ||||||||||
| 350 | 667 | 284 | 398 | 233 | 88 | 528 | 264 | 100 | 490 | 445 | 200 | 17 | 98.2 | 108.0 | 121.0 | |||||||||
| 400 | 782 | 314 | 459 | 277 | 117 | 616 | 308 | 110 | 560 | 510 | M24 | 230 | 19 | 120.0 | 132.0 | 148.0 | ||||||||
| 450 | 822 | 344 | 597 | 285 | 143 | 698 | 349 | 130 | 620 | 565 | 20 | 280 | 23 | 148.0 | 163.0 | 183.0 | ||||||||
| 500 | 937 | 382 | 532 | 876 | 438 | 140 | 675 | 620 | 360 | 26 | 197.0 | 216.0 | 243.0 | |||||||||||
| 600 | 1007 | 444 | 657 | 330 | 165 | 1158 | 579 | 160 | 795 | 725 | 24 | M30 | 500 | 32 | 306.0 | 336.0 | 378.0 | |||||||
| 700 | 1072 | 501 | 722 | 180 | 905 | 840 | 437.0 | 480.0 | 540.0 | |||||||||||||||
| 800 | 1132 | 563 | 782 | 385 | 191 | 1380 | 690 | 200 | 1020 | 950 | 28 | 700 | 38 | 576.0 | 600.0 | 675.0 | ||||||||
